ASV200系列不銹鋼角座閥 氣動元件 氣動角座閥 電磁閥 ASV200系列的特性 1、具有閥門開或關位置顯示。 2、外部氣動先導，可增加使用壽命，500萬次無泄漏，免維護。 3、溢流口與滑塊間有自調節密封壓蓋，可提高密封性能。 4、閥體角座結構，可實現大流量（特別是與普通截止閥相比較），結構緊湊響應快。 5、密封材料：使用長壽命的德國派克密封圈。 6、閥體材料：不銹鋼。 7、控制氣源：、空氣。 8、控制介質：高溫蒸氣. 型號 螺紋尺寸 流量孔徑 使用溫度 CV值 啟動壓力 活塞直徑 形式 使用壓力 ASV200-04 PT1/2 13mm2 -5~185℃ 4.9 3.9/kg/cm2 ?50mm 二口二位常閉式 0~10/kgf/cm2 ASV200-06 PT3/4 20mm2 -5~185℃ 9.3 3.9/kg/cm2 ?50mm ASV200-10 PT1 25mm2 -5~185℃ 22.2 2/kg/cm2 ?6

Q22HD系列氣動控制閥 二位二通 電磁閥 流體氣控閥 銅閥 Q22HD系列流體氣控閥 產品說明： 該閥啟動壓力低，關閉靈敏度高，密封性能好，進出口方向任意。種類分單作用和雙作用，密封材質可選。現廣泛應用在食品、醫藥、工業、洗滌、石化、冶金、噴涂、車輛等機械設備上。 ? 技術參數 型號 螺紋尺寸 流量孔徑 使用溫度 CV值 啟動壓力 控制氣缸 形式 使用壓力 Q22HD-15 PT1/2 15mm2 -5~85℃ 4.9 3.9/kg/cm2 二口二位常閉式 0~10/kgf/cm2 Q22HD-20 PT3/4 20mm2 -5~85℃ 9.3 3.9/kg/cm2 Q22HD-25 PT1 25mm2 -5~85℃ 22.2 2/kg/cm2 Q22HD-35 PT1-1/4 32mm2 -5~85℃ 32.1 2/kg/cm2 Q22HD-40 PT1-1/2 40mm2 -5~85℃ 49 2/kg/cm2 Q22HD-

VT301氣動閥 二位三通 常閉式 電磁閥 氣控閥 直動式 技術參數 使用流體 空氣 形式 常閉式 使用壓力范圍 0~1.0MPa 有效截面積 3mm2 環境及流體溫度 -10℃~50℃（但未凍結） 響應時間 30ms以下（0.5MPa時） 最高動作頻率 10Hz 給油① 不需要 手動操作 非鎖定按鈕式 抗沖擊/振動能力 150/50m/s2 保護結構 防塵 ①若給油，請使用透平1號油ISOVG32.   電磁線圈規格 導線引出方式 直接出線式（G），導管式（C），DIN型插座式（D） 允許電壓波動范圍 額定電壓的-15%~+10% 標準電壓② AC:110,220V（50HZ） DC:24V,12V 消耗功率 ?交流 ?啟動：12VA??? 勵磁:7.5VA ?直流 ?4.8W（無燈）? 5W（帶燈） ②另有非標準電壓可供選擇

4M系類電磁閥 板式安裝 二位三通 三位五通 氣動電磁閥 1.內部先導式結構； 2.滑柱式結構，密封性好，反應靈敏； 3.雙頭二位置電磁閥具有記憶功能； 4.內孔采用特殊工藝加工，摩擦阻力小，啟動氣壓低，使用壽命長； 5.無需加油潤滑； 6.側板面式安裝，可直接與執行元件連接使用； 7.附設手動裝置，利于安裝調試； 8.有多重標準電壓等級可供選用。 型號 螺紋尺寸 流量孔徑 使用溫度 CV值 線圈功率 線圈&位數 使用壓力 電壓 4M110-06 PT1/8 12mm2 -5~55℃ 0.56 3VA 五口二位 內部先導式 單線圈 0~9/kgf/c㎡ DC12V DC24V DC36V AC36V AC110V AC220V AC380V 4M210-08 PT1/4 16mm2 -5~55℃ 0.78 3VA 4M310-10 PT3/8 30mm2 -5~55℃ 1.40 3VA 4M410-15 PT1/2 50

MVSC系列電磁閥 先導式電磁閥 單雙線圈 二位五通 三位五通 氣控閥 電磁閥先導式電磁閥的工作原理： 電磁閥工作原理：其結構主要由導閥和主閥組成，主閥采用橡膠密封結構。 常位時，活動鐵芯封住導閥口，閥腔內壓力平衡，主閥口封閥。當線圈通電時，產生電磁力將活動鐵芯吸上，主閥腔內的介質自導閥口外泄，以至產生壓力差，膜片或閥杯被迅速托起，主閥口開啟，閥便呈通路了。 當線圈斷電，磁場消失，活動鐵芯復位，封閉導閥口，導閥和主閥腔內壓力平衡后，閥又呈關閉常位。 特點： 流體壓力范圍上限較高，可任意安裝（需定制）但必須滿足流體壓差條件 。提示： 1，如果電磁閥的出口壓力大于進口壓力，電磁閥將方向?qū)?，此時應安裝止回閥。 2，電磁閥去掉線圈，反向安裝，可作止回閥使用。 3，如果介質有雜質，請安裝過濾網或過濾閥：30-60目/in. 型號 螺紋尺寸 流量孔徑 使用溫度 CV值 線圈功率 線圈&位數 使用壓力 電壓 MVSC220-4E1

4V系列電磁閥 二位五通 三位五通 內部先導式電磁閥 產品特性 1.先導方式：內部先導式； 2.滑柱式結構，鳴鳳幸好，反應靈敏； 3.三位置電磁閥有三種中央功能可供選擇； 4.雙頭二位置電磁閥具有記憶功能； 5.內孔采用特殊工藝加工，摩擦阻力小，氣動氣壓低，使用壽命長； 6.無需加油潤滑； 7.可與底座集成閥組，節省安裝空間； 8.附設手動裝置，鯉魚安裝調試； 9.有多重標準電壓等級可供選用。   型號 螺紋尺寸 流量孔徑 使用溫度 CV值 線圈功率 線圈&位數 使用壓力 電壓 4V110-06 PT1/8 12mm2 -5~55℃ 0.56 3VA 五口二位 內部先導式 單線圈     0~9/kgf/c㎡   DC12V DC24V DC36V AC36V AC110V AC220V AC380V 4V210-08 PT1/4 16mm2 -5~55℃ 0.78 3VA 4V3

SVS系列金屬電磁閥直動型電磁閥金屬密封氣動元件 產品特點： 1、原裝進口高速金屬密封電磁閥。 2、適應用于高速電阻焊、點膠、切割設備中。 3、該閥體采用鋁合金材料，使用金屬密封。 4、該產品密封性好、使用壽命長、速度快、可以不間斷的作業。 5、工作周期：100%連續工作 6、介質：經過濾后的壓縮空氣； 7、環境及流體溫度：最高50度； 型號 螺紋尺寸 流量孔徑 使用溫度 CV值 線圈功率 線圈&位數 使用壓力 電壓 SVS4130-10 PT3/8 40mm2 -5~55℃ 4.80 3VA 五口二位 單線圈 0~9/kgf/c㎡ DC24V AC110V AC220V SVS4130-15 PT1/2 42mm2 -5~55℃ 4.80 3VA SVS4230-10 PT3/4 40mm2 -5~55℃ 7.60 3VA 五口二位 雙線圈 SVS4230-15 PT1 42mm2 -5~55℃ 12 3VA &nbs

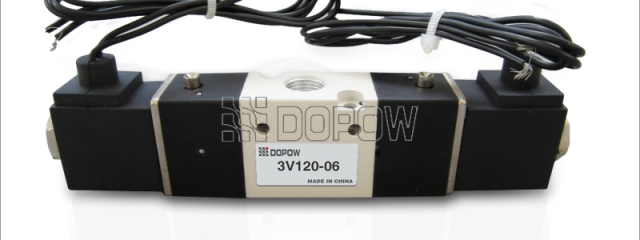

3V系列氣動電磁閥內部先導式電磁閥雙線圈 產品特性 1、先導方式：內部先導式； 2、滑柱式結構，密封性好，反應靈敏； 3、雙頭電磁閥具有記憶功能； 4、內孔采用特殊加工工藝，磨擦阻力小，啟動氣壓低，使用壽命長； 5、無需加油潤滑； 6、附設手動裝置，利于安裝調試； 7、有多種標準電壓等級可供選用； 8、可與底座集成閥組，節省安裝空間。 型號 螺紋尺寸 流量孔徑 使用溫度 CV值 線圈功率 線圈&位數 使用壓力 電壓 3V110-06 PT1/8 10mm2 -5~55℃ 0.56 3VA 三口二位 內部先導式 單線圈 0~9/kgf/c㎡ DC12V DC24V DC36V AC36V AC110V AC220V AC380V 3V210-08 PT1/4 14mm2 -5~55℃ 0.78 3VA 3V310-10 PT3/8 25mm2 -5~55℃ 1.40 3VA 3V410-10 PT1/2 50mm2 -5~

VF系列電磁閥VF5120氣控閥二位五通電磁閥 三位五通 產品說明 ●?VF系列電磁閥 低消耗功率,先導閥與主閥集中排氣,產品體積小.流量大,外形美觀,動作靈敏,可集成安裝,而磨性好,使用壽命長. ●?使用維護須知 ⒈使用前注意檢查元件是否損壞,然后安裝使用. ⒉安裝時,請注意氣體流動方向及接管是否正確,電壓是否符合要求. ⒊請注意防塵,建議氣口安裝消聲器或消聲節流閥. ⒋連接管路時,并注意消除管接頭,管子內的金屬顆粒,粉塵及油污等. 型號 螺紋尺寸 流量孔徑 使用溫度 CV值 線圈功率 線圈&位數 使用壓力 電壓 VF3130-02 PT1/4 24mm2 -5~55℃ 6.4 3VA 五口二位 單線圈 0~9/kgf/c㎡ DC12V DC24V DC36V AC36V AC110V AC220V AC380V VF5120-03 PT3/8 49mm2 -5~55℃ 11 3VA VF3230-02 PT1/4 2

MVSC系列電磁閥 氣動閥 氣控閥 二位五通 三位五通 電磁閥工作原理：其結構主要由導閥和主閥組成，主閥采用橡膠密封結構。 常位時，活動鐵芯封住導閥口，閥腔內壓力平衡，主閥口封閥。當線圈通電時，產生電磁力將活動鐵芯吸上，主閥腔內的介質自導閥口外泄，以至產生壓力差，膜片或閥杯被迅速托起，主閥口開啟，閥便呈通路了。 當線圈斷電，磁場消失，活動鐵芯復位，封閉導閥口，導閥和主閥腔內壓力平衡后，閥又呈關閉常位。 特點： 流體壓力范圍上限較高，可任意安裝（需定制）但必須滿足流體壓差條件 。 提示： 1，如果電磁閥的出口壓力大于進口壓力，電磁閥將方向?qū)?，此時應安裝止回閥。 2，電磁閥去掉線圈，反向安裝，可作止回閥使用。 3，如果介質有雜質，請安裝過濾網或過濾閥：30-60目/in. 型號 螺紋尺寸 流量孔徑 使用溫度 CV值 線圈功率 線圈&位數 使用壓力 電壓 MVSC220-4E1 PT1/4 14mm2 -5~55℃ 0.78
